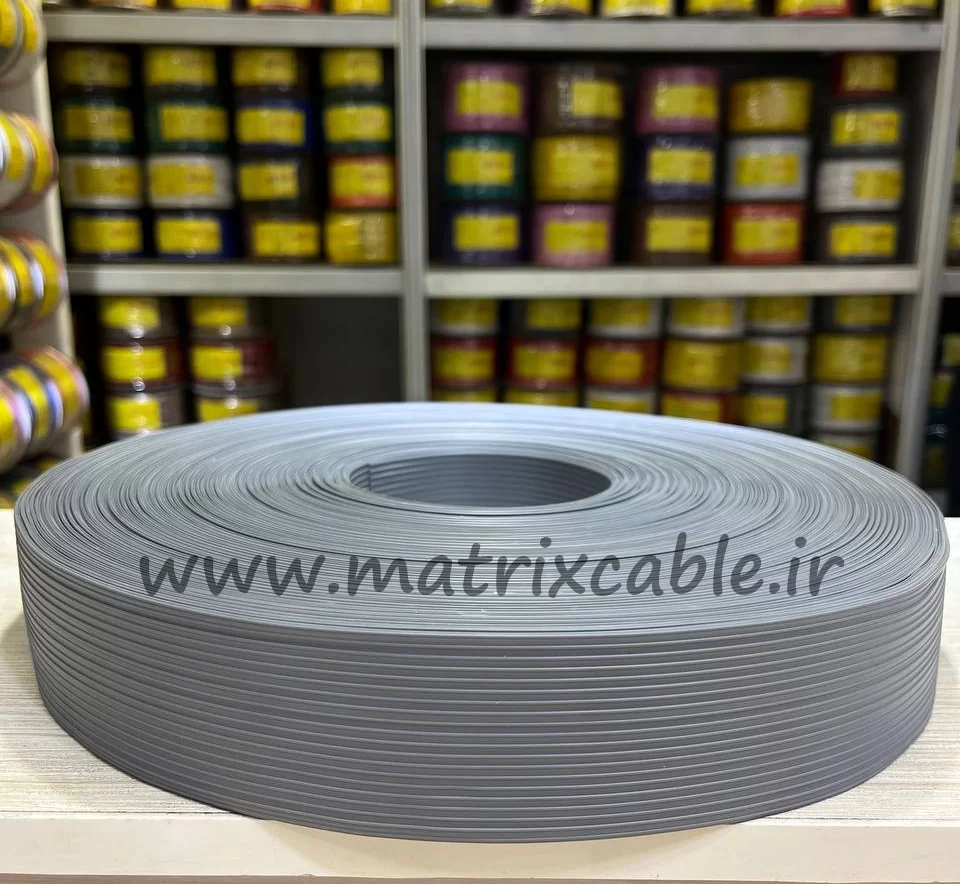

کابل فلت

کابل‌فلت، کابل‌ نازک و انعطاف‌پذیریست که ساختاری صاف و پهن دارد و برخلاف کابل‌های گرد سنتی هست. آنها اغلب در مکان هایی استفاده می‌شوند که فضا محدود است یا زیبایی ظاهری مهم است، ترجیح داده می‌شوند. مانند دستگاه‌های الکترونیکی از جمله لپ‌تاپ یا تلفن‌های هوشمند.
طراحی مسطح به مدیریت کابل کمک می کند و امکان چیدمان فشرده تر اجزا را فراهم می کند.

انواع مختلف کابل فلت

انواع مختلفی از کابل های تخت برای اهداف مختلف طراحی شده اند. برخی از آن ها عبارتند از کابل های فلت نواری که عموما مخصوص IDC هستند.کابل های تخت که فاصله ی پین تا پین آن ها 2.54 یا 0.1 اینچ هستند و اصطلاحا به آن ها کابل فلت فاصله پایه IC می گویند یا کابل های های فلتی که فاصله پین تا پین آن ها 1.5 میلیمتر است و حتی کابل RGB هم نوعی کابل فلت است.
برای آشنایی با هر کدام از این کابل ها به دسته بندی مشخص مخصوص به خودشان مراجعه کنید.

انواع مختلف کابل های فلت بر اساس گام یا فاصله بین رشته ها

گام یک کابل تخت به فاصله بین خطوط مرکزی هادی های مجاور اشاره دارد. کابل های فلت مختلف ممکن است بر اساس نیازهای و کاربرد مورد نظر، گام های مختلفی داشته باشند. در اینجا چند نمونه از گام های مختلف در کابل های تخت مختلف آورده شده است:

1. کابل های روبانی تخت:
   – گام های معمول برای کابل های نواری فلت می تواند از 0.050 اینچ (1.27 میلی متر) تا 0.100 اینچ (2.54 میلی متر) باشد. این کابل ها اغلب برای اتصالات داخلی در رایانه ها و دستگاه های الکترونیکی استفاده می شوند.
2.  کابل‌های انعطاف‌پذیر تخت (FFC) یا کابل‌های تخت انعطاف‌پذیر (FCC):
   – FFC ها می توانند گام های کوچک تری داشته باشند که معمولاً از 0.25 میلی متر تا 2.54 میلی متر متغیر است. گام بر اساس الزامات برنامه برای انعطاف پذیری و محدودیت فضا انتخاب می شود.
3. کابل های مسطح کواکسیال:
   – گام ها در کابل های مسطح کواکسیال می توانند بر اساس طراحی و کاربرد متفاوت باشند. این کابل ها اغلب در کاربردهای RF و مایکروویو استفاده می شوند و گام ها به عواملی مانند فرکانس مورد نیاز و تطابق امپدانس بستگی دارد.
4.  کابل های فلت با تعداد رشته بالا:
   – در کابل های تخت با چندین رشته، گام بر اساس تعداد هادی ها و کاربرد مورد نظر می تواند بسیار متفاوت باشد. برای مثال، کابل‌های مسطح که در مراکز داده استفاده می‌شوند ممکن است دارای گام ‌هایی باشند که برای انتقال داده با سرعت بالا طراحی شده‌اند.

توجه به این نکته مهم است که گام خاص انتخاب شده برای یک کابل فلت تحت تأثیر عواملی مانند یکپارچگی سیگنال، ویژگی های الکتریکی و الزامات مکانیکی برنامه است. سازندگان اغلب مشخصات دقیقی برای کابل های تخت خود، از جمله اطلاعات مربوط به گام، ارائه می کنند تا به کاربران در انتخاب کابل مناسب برای نیازهای خود کمک کنند.

برای آشنایی با انواع مختلف کابل های فلت به صورت جامع تر به وبسایت مقابل مراجعه کنید. https://www.interstatewire.com/flat-cable.html
